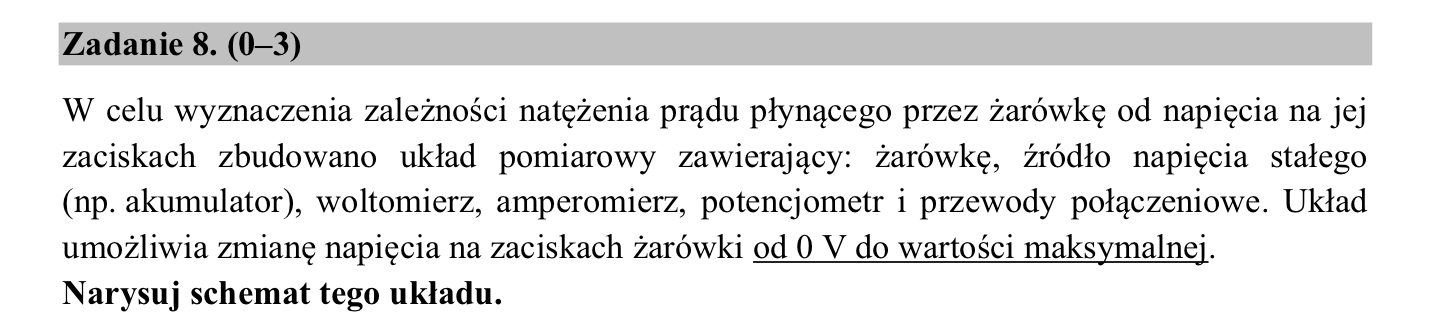

matura WSAIF UJ 2022 zad 8

Tak, rysowanie schematów jest możliwe, natomiast na naszej maturze z pewnością pojawiłoby się określenie czym jest wspomniany potencjometr albo po prostu zostałby on inaczej nazwany - a mianowicie chodzi po prostu o opornik suwakowy, na którym można płynnie zmieniać opór.

Jak do tego podejść? Musimy przede wszystkim wiedzieć, że woltomierz podpinamy równolegle, a amperomierz szeregowo do analizowanego elementu, na którym mierzymy napięcie i natężenie prądu, którym w tym przypadku jest żarówka. I tak na dobrą sprawę to to (poza jeszcze odpowiednim "ukłądaniem" oporników jeśli będziemy mieli uzyskać okreslony opór zastępczy) powinna być w zupełności wystarczająca wiedza w przypadku zadań, gdzie trzeba będzie sporzadzić schemat obwodu.

Tutaj dochodzi jeszcze utrudnienie w postaci tego opornika suwakowego - faktycznie takie jego dołączenie jak zrobiono to w odpowiedziach byłoby tutaj poprawne (umożliwiałoby wspomnianą w treści regulację napięcia na żarówce), natomiast tego absolutnie bym się nie spodziewał już na naszej maturze (a jeśli tak, to pojawiłaby się tu na pewno jakaś mocna wskazówka jak to zrobić).

dziękuje :) a co znaczone zostało tutaj jako X?

Tak się standardowo oznacza w schematach żarówkę :)
