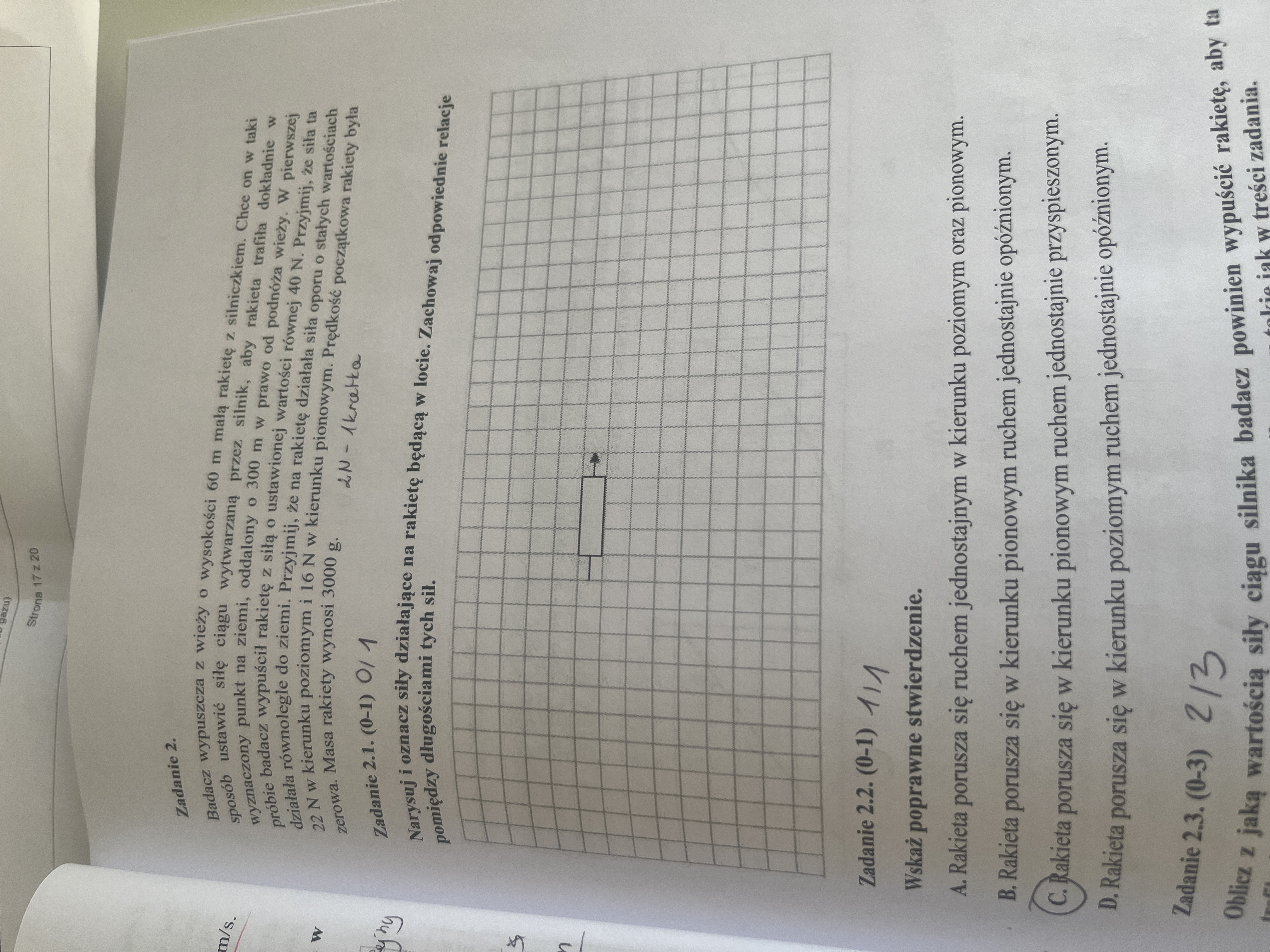

arkusz 4 zad 2

Mamy cztery siły, w prawo o wartości 40 N (zgodnie z treścią), w lewo 22 N, w górę 16 N (siła oporu działa przeciwnie do wektora prędkości, tu siła oporu została jeszcze rozłożona na składowe, a rakieta porusza się w prawo i w dół pod wpływem siły grawitacji, więc składowe pozioma i pionowa sił oporu będą zwrócone odpowiednio w lewo i w górę) i siła ciężkości standardowo w dół, a jej wartość to m*g, czyli ok. 29,4 N. No i teraz trzeba przyjąć jakąś skalę, ta twoja, czyli jedna kratka = 2 N może być troszkę zbyt mała, bo nie wszystko się raczej zmieści, więc pewnie przyjąłbym, że jedna kratka = 4 N. I teraz siłę w prawo rysuję na 10 kratek, w lewo na 5,5 kratki itd. Wszystkie siły można sobie dla uproszczenia przyłożyć do jednego punktu rakiety i będzie git :)
