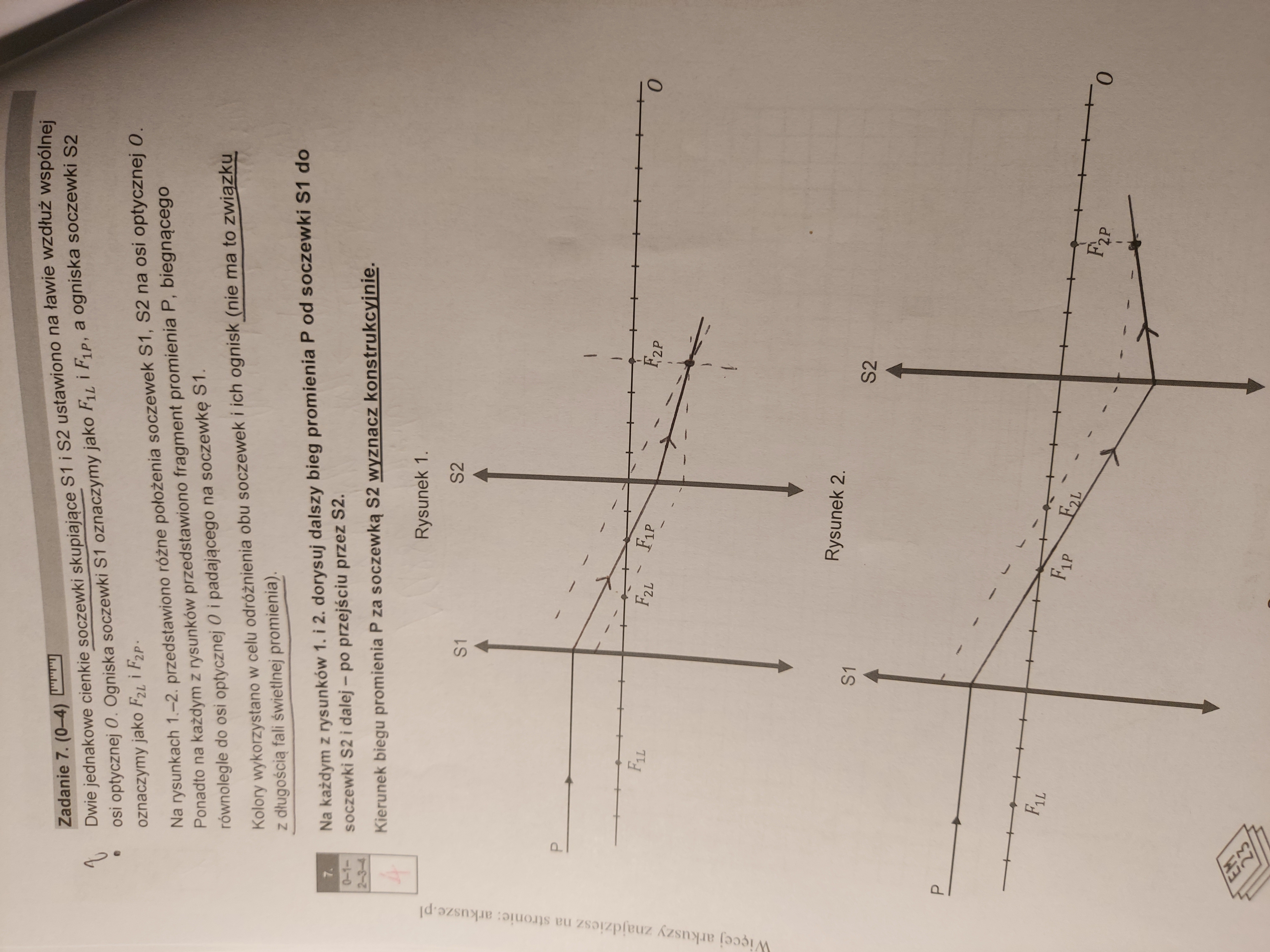

2024.G.7

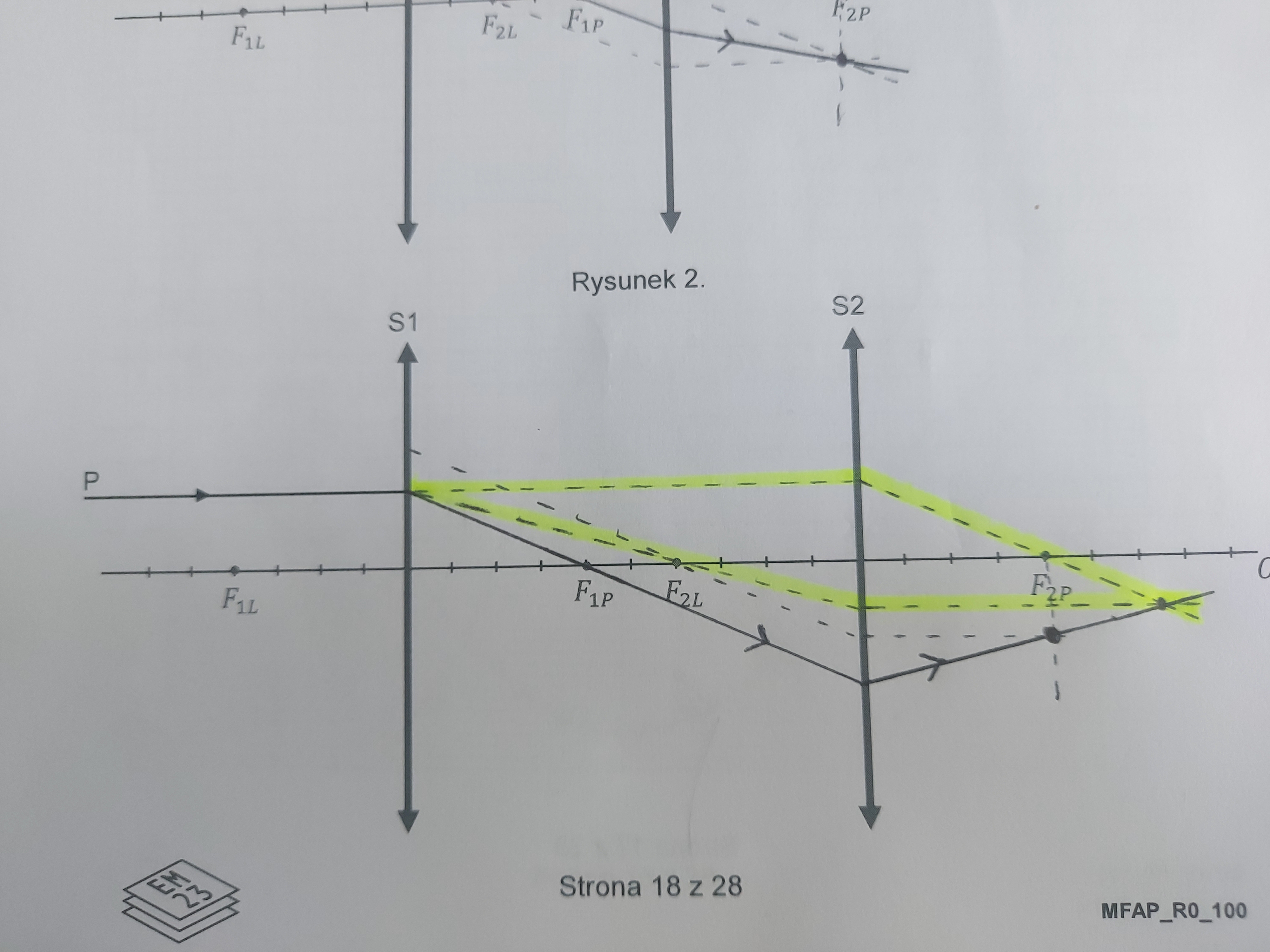

Czy konstrukcja na rysunku drugim jest poprawna czy trzeba dorysować równoległa do promienia oś przechodząca przez środek soczewki? Bo wydaje mi się, że nie wnosi to nic nowego do konstrukcji.
Nie rozumiem także sposobu nr 1 rozwiązania tego zadania podanego przez cke :/
Fizyka optyka Dodaj post do ulubionych Poproś o pomoc
- 1
- Zaloguj się lub zarejestruj, by móc oceniać komentarze.
- Dodaj do ulubionych
- 0
- Zaloguj się lub zarejestruj, by móc oceniać komentarze.
- Dodaj do ulubionych
Jeden promieni - ten, który przed trafieniem w soczewkę S2 przejdzie przez jej lewe ognisko w istocie będzie biegł po przejściu przez soczewkę równolegle do osi optycznej. Ale promień P nie, ponieważ on przed trafieniem w soczewkę S2 nie przechodzi przez jej ognisko, tylko przez ognisko soczewki S1.
- 1
- Zaloguj się lub zarejestruj, by móc oceniać komentarze.
- Dodaj do ulubionych
Czyli konstrukcja żółta na rysunku 2 jest poprawna?
I czy zawsze promień P musi przejść przez ognisko F1p? Jeśli tak to właściwie dlaczego?
- 0
- Zaloguj się lub zarejestruj, by móc oceniać komentarze.
- Dodaj do ulubionych
Tak, jest poprawna. W tej sytuacji P musi przejść przez F1p, bo przecież promień P przed przejściem przez lewą soczewkę biegł równolegle do osi optycznej tej soczewki, więc po przejściu przez nią przejdzie przez jej ognisko.
- 1
- Zaloguj się lub zarejestruj, by móc oceniać komentarze.
- Dodaj do ulubionych
Konstrukcja jest ok. A sposób nr 1 podany przez CKE polega tak naprawdę na tym, że zakładasz, że w miejscu, w którym promień P przechodzi przez lewą soczewkę masz jakiś punkt - i teraz zwyczajnie szukasz obrazu tego punktu przy użyciu soczewki po prawej - więc te promienie, które rysuje CKE w sposobie pierwszym to są po prostu te 3 promienie świetlne, których my używaliśmy w konstrukcjach na naszych zajęciach :)
