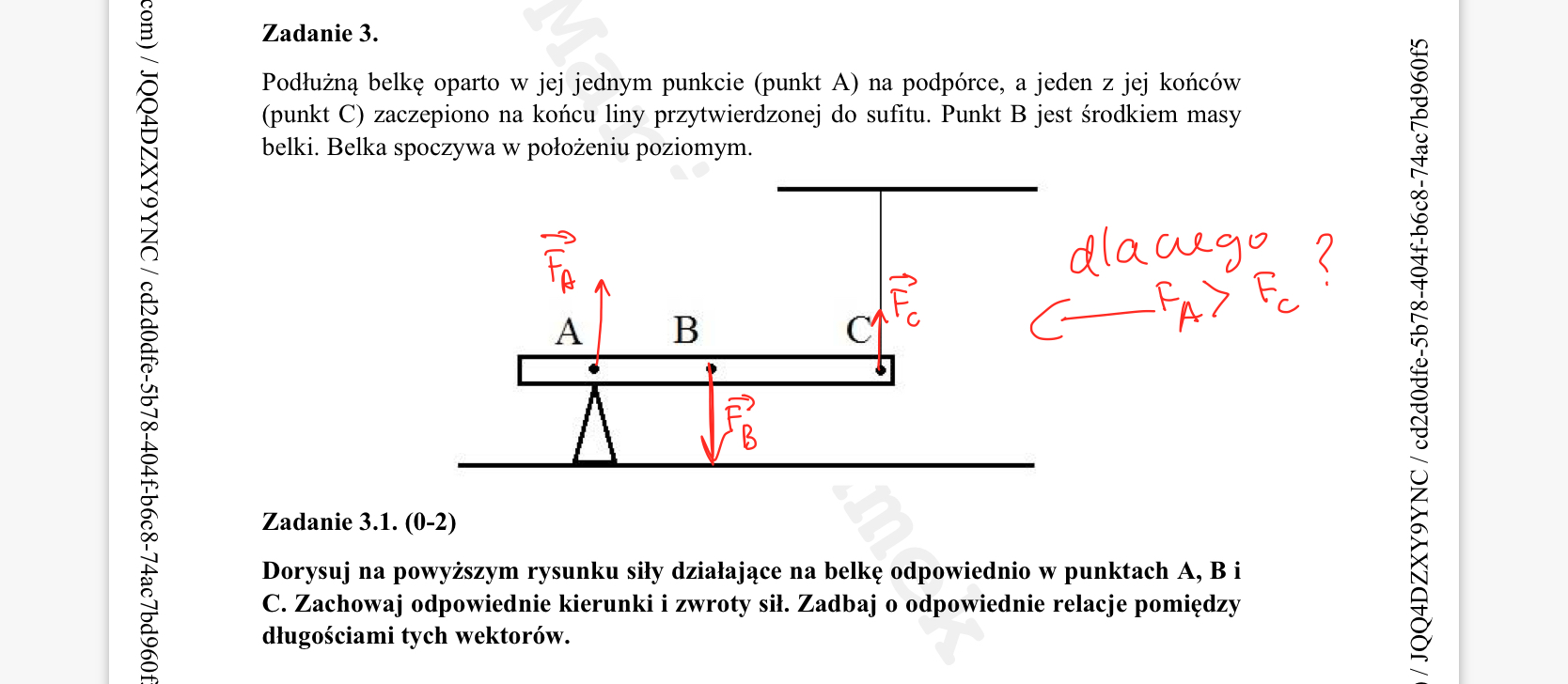

Arkusz 5 zad. 3.1


Skąd biorą się wartości sił Fa i Fc? Czy Fb to Q?

belka na lince i podparta Dodaj post do ulubionych Poproś o pomoc
Zaloguj się lub zarejestruj, by móc dodawać komentarze.
s.gugula 08-04-2025 11:28

Fb to Q - to się zgadza. Relację między wartościami sił Fa i Fb otrzymamy z kolei wykorzystując fakt, że ponieważ belka się nie obraca, to musi występować równowaga momentów sił działających na belkę względem dowolnego punktu. Jeśli rozpatrzymy sytuację względem punktu B, to łatwo zauważymy, że Fa > Fc, ponieważ ramię siły Fa jest mniejsze niż siły Fc.
