2021.P.9

9.1: Tak, Twój rysunek jest ok - a rozbieżności mogą wynikać w istocie z delikatnego przeskalowania rysunku, ale co chyba nawet ważniejsze z tego, że taka konstrukcja jest bardzo czuła na niewielkie nawet przesunięcia (więc wystarcz, że wyjdzie Ci obraz nr 1 przesunięty minimalnie w prawo i to już da obraz nr 2 sporo przesunięty w prawo). Ale ogólnie metodologicznie jest ok :)

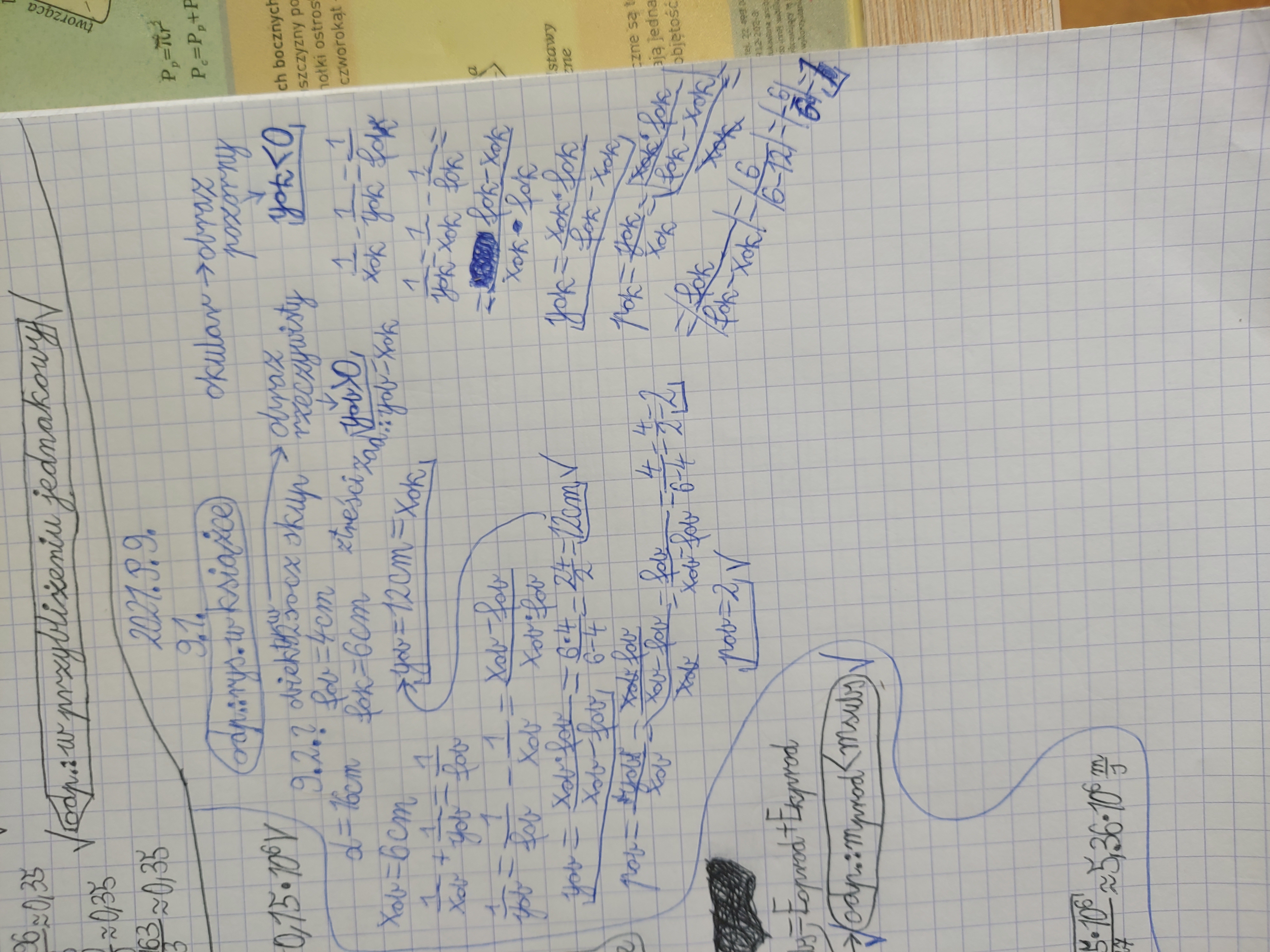

9.2: No ale yob to odległość obrazu od obiektywu, a xok, to odległość tego właśnie obrazu, ale od okularu (skoro stanowi on jednocześnie przedmiot dla okularu). Więc xok = 16 cm - yob = 4 cm.

Ja to rozumiem właśnie tak, że skoro obraz obiektywu stanowi przedmiot okularu to xok=yob.

Ale te odległości musisz przecież mierzyć od innych soczewek. Obraz obiektywu znajduje się w odległości yob od obiektywu. A przedmiot okularu znajduje się w odległości xok od okularu. Stąd nie są to te same wartości.
