arkusz 14 zad 8
8.2) co tutaj jest nie tak?
moc Dodaj post do ulubionych Poproś o pomoc
- 0
- Zaloguj się lub zarejestruj, by móc oceniać komentarze.
- Dodaj do ulubionych
czyli jak dokladnie powinno to wyglądać? jak mam policzyc U1 max?
- 0
- Zaloguj się lub zarejestruj, by móc oceniać komentarze.
- Dodaj do ulubionych

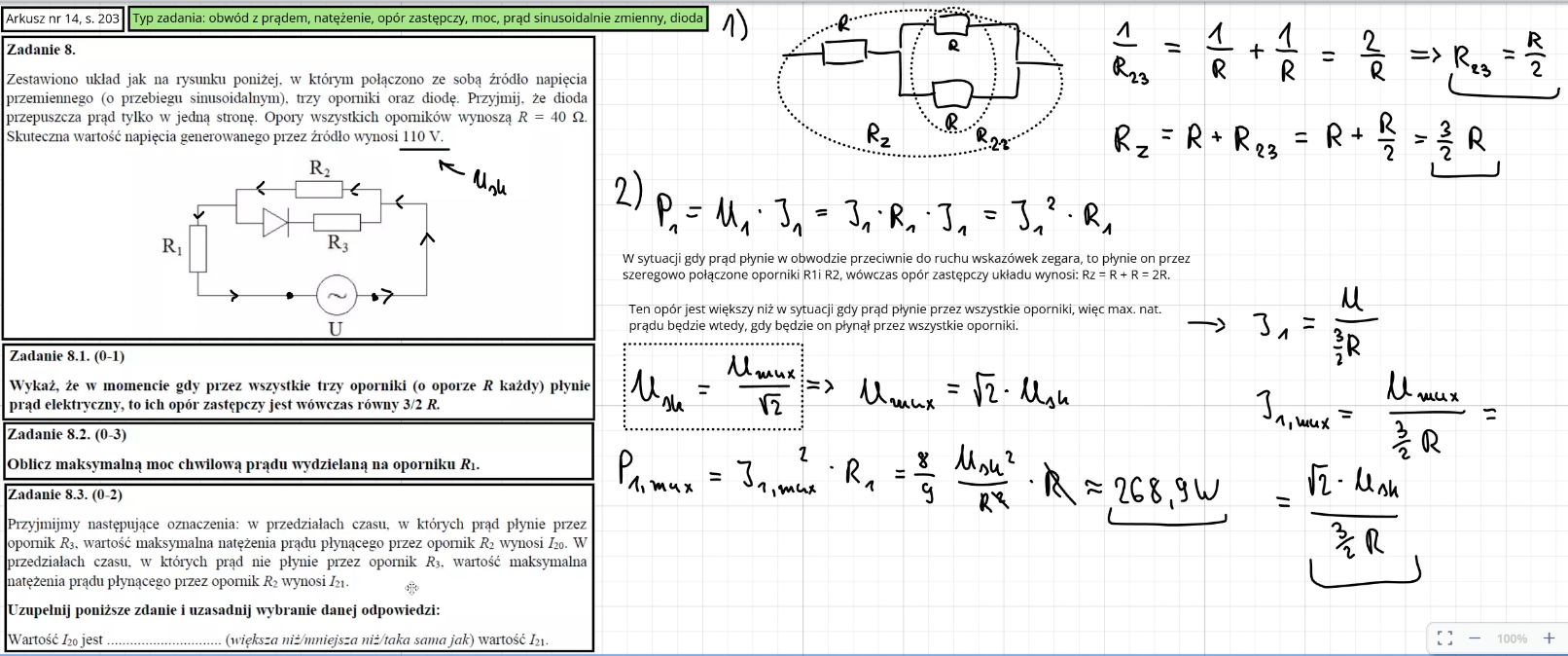

Ja bym szczerze mówiąc nie liczył U1max, tylko obliczył tę moc zapisując ją poprzez natężenie prądu płynącego przez R1 zamiast przez napięcie na nim. Czyli zamiast P = U^2/R użyłbym wzoru P = I^2*R. Czyli trzeba by policzyć najpierw max. natężenie płynące przez opornik R1 (a to łatwo zrobimy mając już opór zastępczy całego układu oporników) i wstawić to do tego wzoru. Swoją drogą robiliśmy to zadanko na naszych zajęciach powtórzeniowych w grupie czwartkowej (zaj. powt. nr 4 - ostatnie), więc zachęcam do zerknięcia na nagranie, gdzie jest to dokładnie omówione. A poniżej podsyłam jeszcze screen z tego właśnie rozwiązania:
- 1
- Zaloguj się lub zarejestruj, by móc oceniać komentarze.
- Dodaj do ulubionych
oo dziekuje, właśnie przeglądałam te zajęcia ale w takim razie musialam to przypadkowo pominąć :)
- 0
- Zaloguj się lub zarejestruj, by móc oceniać komentarze.
- Dodaj do ulubionych
Super, nie ma sprawy :)
- 0
- Zaloguj się lub zarejestruj, by móc oceniać komentarze.
- Dodaj do ulubionych
W tym wzorze powinnaś wrzucić napięcie maksymalne na oporniku R1 i opór tego opornika R1. A Ty wrzuciłaś tam napięcie maksymalne na źródle napięcia i opór zastępczy całego układu oporników.
