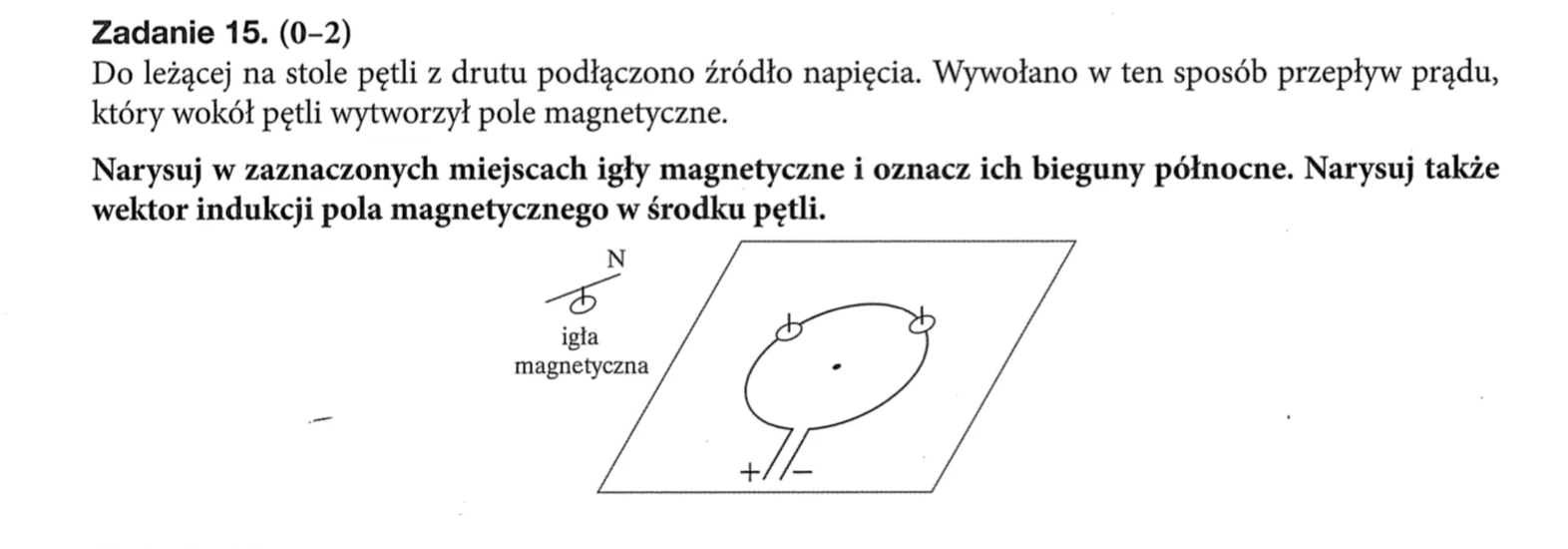

nowa era arkusz 1 zadanie 15

Igiełki zawsze układają się wzdłuż linii pola magnetycznego w miejscu, w którym się one znajdują, a biegun N igiełki wskazuje zwrot linii pola magnetycznego. I tak, np. ta lewa igiełka znajduje sie zaraz nad fragmentem przewodnika, przez który płynie prąd. Korzystamy tu z reguły prawej dłoni, czyli kciuk prawej dłoni układamy tak jak płynie prąd przez ten mały fragment przewodnika, nad którym znajduje sie igiełka, a zgięte palce prawej dłoni wskażą nam zwrot linii pola magnetycznego wytworzonego przez ten fragment przewodnika. Jeśli tak zrobimy, to dla tej lewej igiełki zgięte palce prawej dłoni wskażą w stronę środka okręgu, dlatego igiełka ustawi się właśnie tak, że jej biegun N będzie zwrócony do środka okręgu. Analogicznie będzie w przypadku tej igiełki po prawej.

Natomiast raczej takiego dokładnie zadania na maturze nie zobaczymy, bo formalnie przewodnik w postaci pętli z prądem wypadł z matury 2 lata temu (ale np. prostoliniowy przewodnik czy też zwojnica z prądem, gdzie również obowiązuje reguła prawej dłoni dalej oczywiście są).
