Zadanie 2012.6

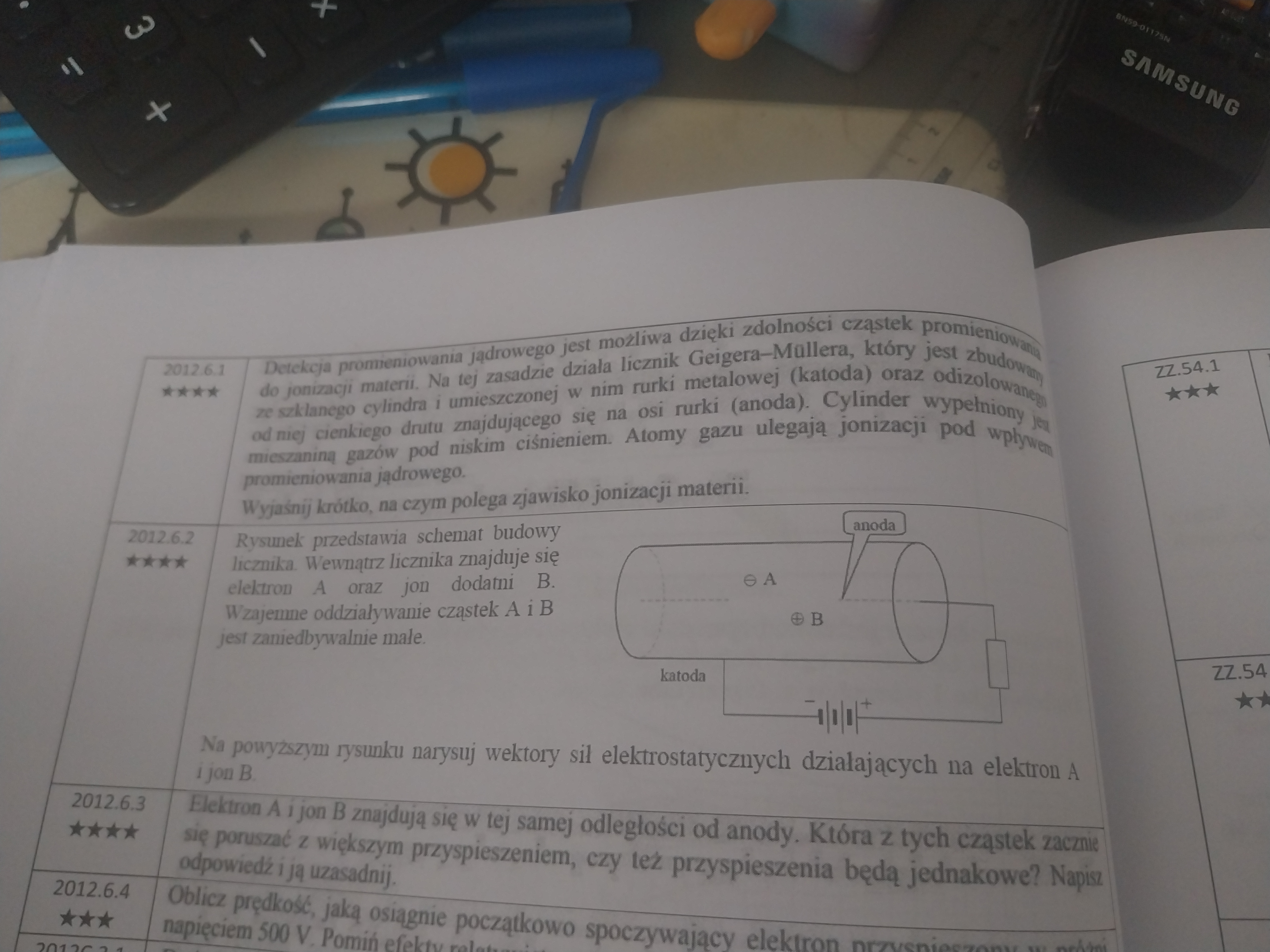

Tak, zauważmy, że opisywany w zadaniu licznik posiada dwie elektrody - dodatnio naładowaną anodę, która jest po prostu drutem przechodzącym przez środek cylindrycznej komory i ujemnie naładowaną katodę, która stanowi tę właśnie cylindryczną obudowę. Jak wiemy ładunki różnoimienne się przyciągają, a jednoimienne odpychają, a zatem elektron A, ponieważ ma ładunek ujemny, to będzie odpychany przez katodę (obudowę, a będzie przyciągany przez anodę (drut), dlatego wektor siły działający na elektron będzie zwrócony w stronę anody (czyli tutaj akurat w dół, bo elektron znajduje się na rysunku ponad anodą). Z kolei dodatni jon B będzie odpychany przez anodę (drut), toteż działająca na niego siła musi być zwrócona od tej anody, czyli w tym przypadku będzie to zwrot w dół, bo opisywany jon B znajduje się poniżej anody. Stąd zwroty obu tych wektorów są w dół.
