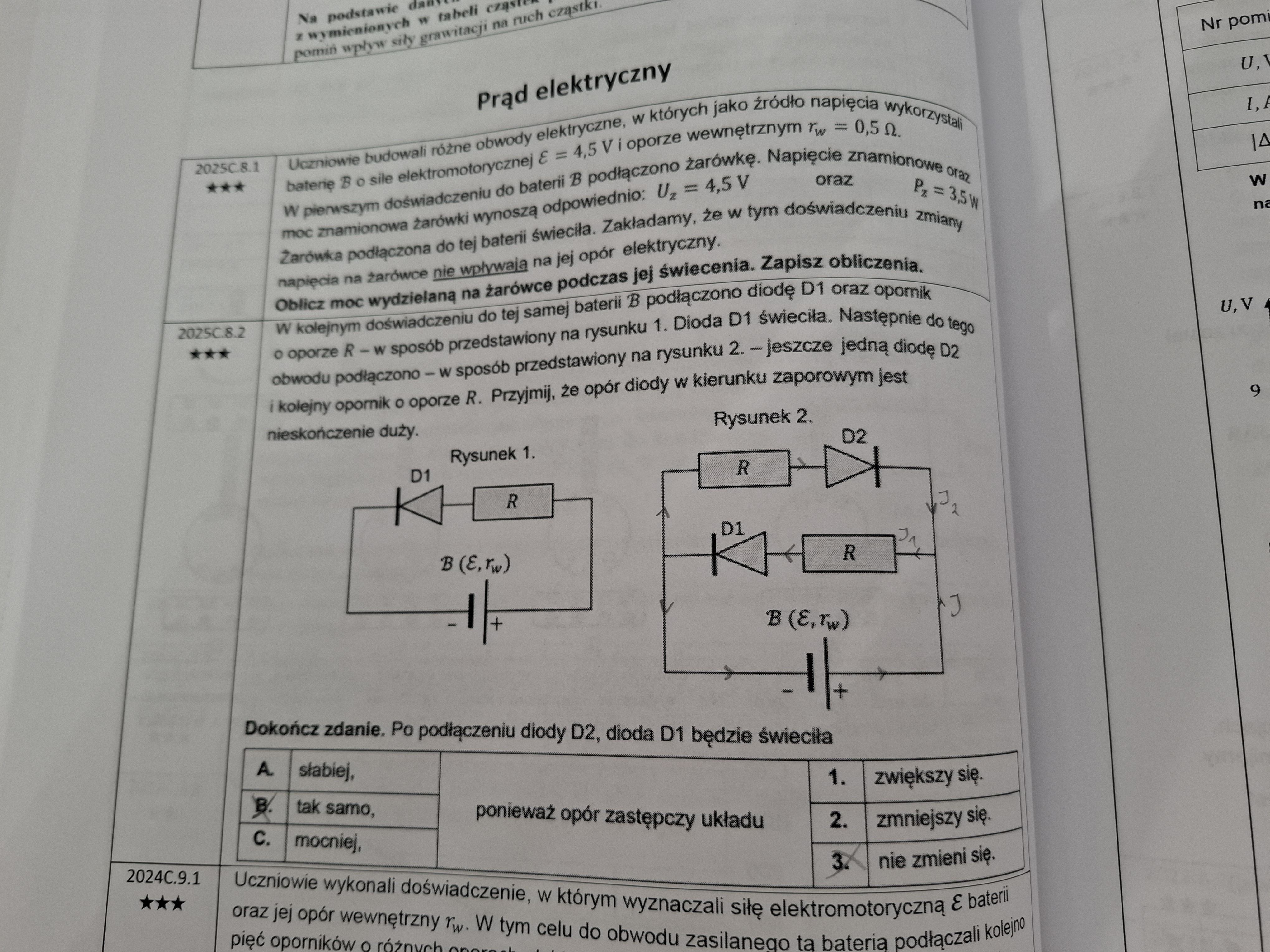

2025C.8.2


Zupełnie nie rozumiem odpowiedzi do tego zadania. Myślałem ze prąd na rysunku 2 przechodzący przez diodę D1 ma większe natężenie od prądu wychodzącego ze źródła, bo jest sumą prądu ze źródła i prądu przechodzącego przez Diodę D2. To by znaczyło że Dioda D1 by mocniej świeciła, ale tak nie jest, czego tez nie rozumiem

#Fizyka Dodaj post do ulubionych Poproś o pomoc
Zaloguj się lub zarejestruj, by móc dodawać komentarze.
s.gugula 14-12-2025 15:21

Już na samym wstępie masz pomyłkę w rozumowaniu - mianowicie w przypadku na rys. nr 2 prąd w ogóle nie popłynie przez górną gałąź nr 2, bo w niej dioda jest spolaryzowana zaporowo. A zatem tam prąd popłynie tylko przez gałąź z diodą D1.

Prąd nie może płynąć tak jak Ty to zaznaczyłeś, co łatwo pokazać tak - skoro prąd przepływa przez diodę D1 od prawej do lewej, to znaczy, że w węźle po prawej jest wyższy potencjał niż w węźle po lewej, a to oznacza, że prąd nie może płynąc przez diodę D2 od lewej do prawej, bo to by oznaczało, że prąd musiałby tam płynąć od niższego do wyższego potencjału. Zatem przez górną gałąź z diodą D2 prąd nie płynie w ogóle.
