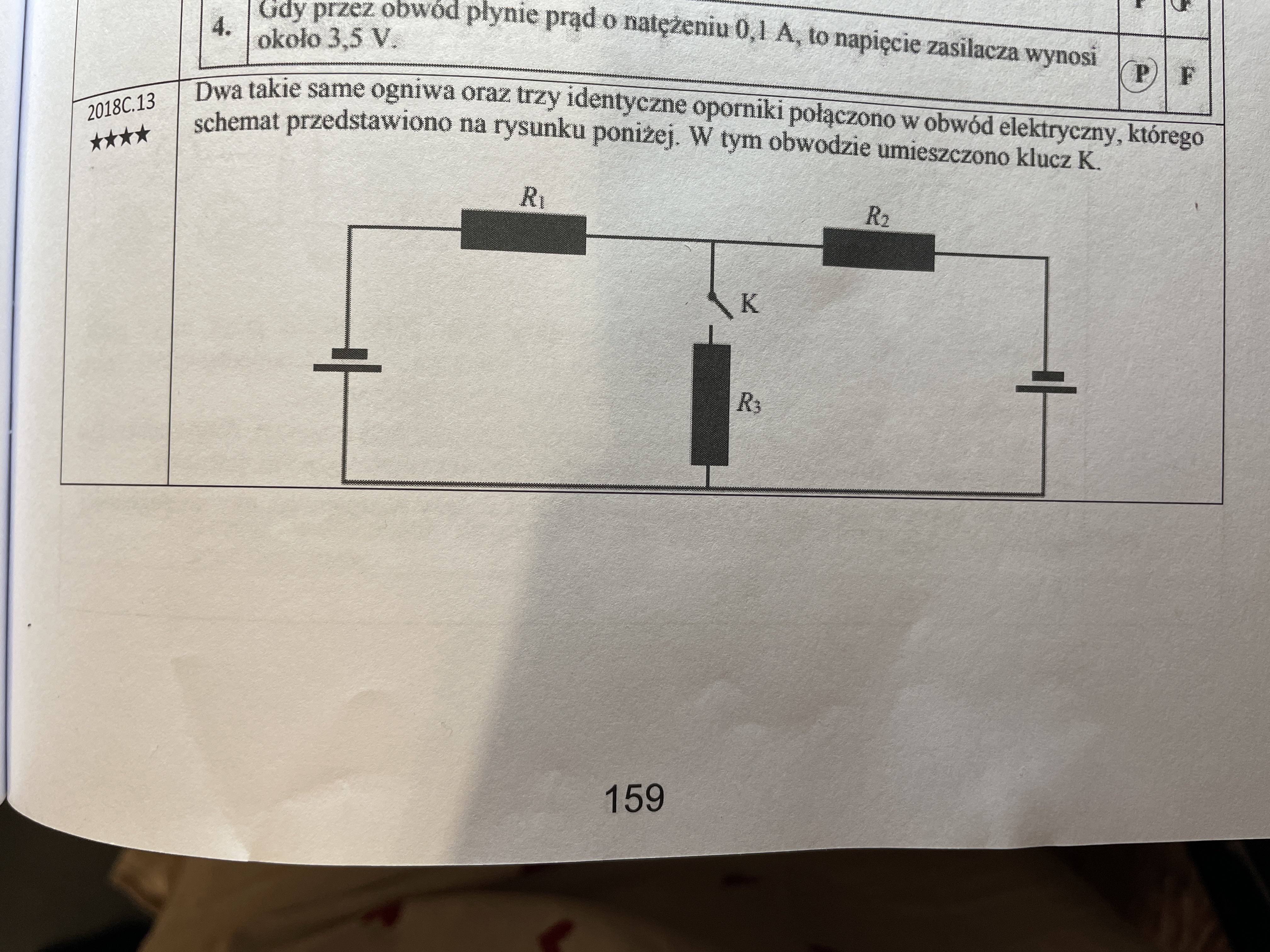

Musimy wiedzieć co oznacza tu otworzenie klucza - wtedy w tej środkowej gałęzi jest "przerwa" w obwodzie, więc tam prąd w ogóle nie płynie. A jeśli tak jest, to zauważmy, że mamy wówczas dwa źródła napięcia połączone szeregowo, ale w nieprawidłowy sposób (jednoimiennymi biegunami), wobec czego nie dają nam one żadnego napięcia w obwodzie (na zewnątrz takiej "baterii" mamy bowiem dwa minusy - czyli ten sam potencjał, zamiast + i -). Stąd prąd nie popłynie, więc 1 - P, 2 - F.

3 - F, bo prąd płynący przez R3 dzieli się zgodnie z I prawem Kirchhoffa na dwa prądy płynące przez pozostałe oporniki.

4 - prąd na R3 dzieli się na dwa identyczne prądy (bo oporniki R1 i R2 są identyczne), więc to jest prawda. Można to wprost uzasadnić zapisując II prawa Kirchhoffa dla odpowiednich oczek w tym obwodzie.
