JoannaDr 55 wyśw. 16-01-2026 21:15

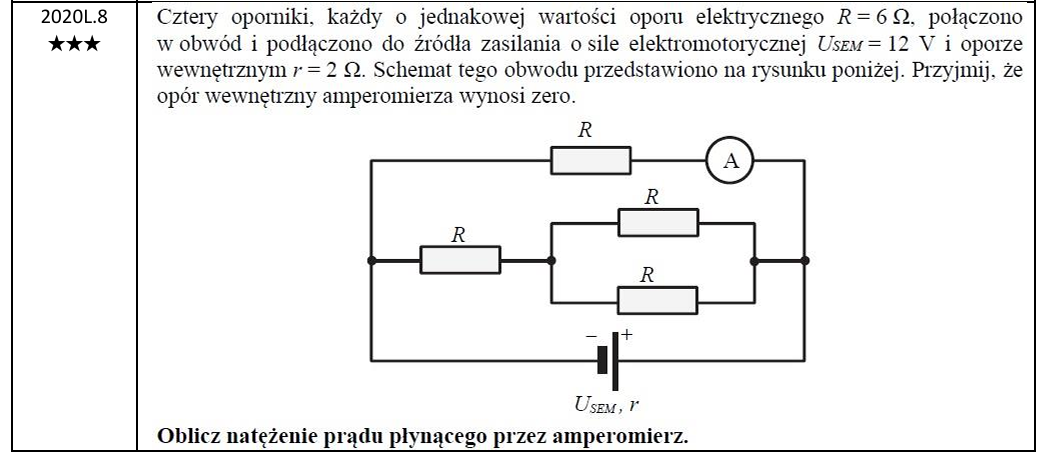

2020.L.8


Chyba już się trochę pogubiłam. Na zajęciach było powiedziane, że napięcie na równoległych gałęziach zawsze jest takie samo, dlaczego tutaj (gdyby policzyć opór zastępczy trzech środkowych oporników) w ten sposób to nie działa?

fizyka prąd Dodaj post do ulubionych Poproś o pomoc
Zaloguj się lub zarejestruj, by móc dodawać komentarze.
s.gugula 18-01-2026 20:45

Hmm, ale co masz na myśli mówiąc, że to tutaj nie działa? W istocie można np. trzy środkowe oporniki zastąpić jednym opornikiem (o oporze równym 9 omów) i układ będzie równoważny. I faktycznie napięcie na całej górnej gałęzi będzie takie samo jak na środkowej (czyli de facto napięcie na górnym oporniku i napięcie na środkowym oporniku zastępczym będą takie same). Więc jak najbardziej prawdą jest, że napięcie na dwóch równoległych gałęziach zawsze jest takie samo - np. takie samo na pewno jest napięcie na tym górnym i dolnym oporniku ze środkowej gałęzi, bo one też są ze sobą połączone równolegle.
