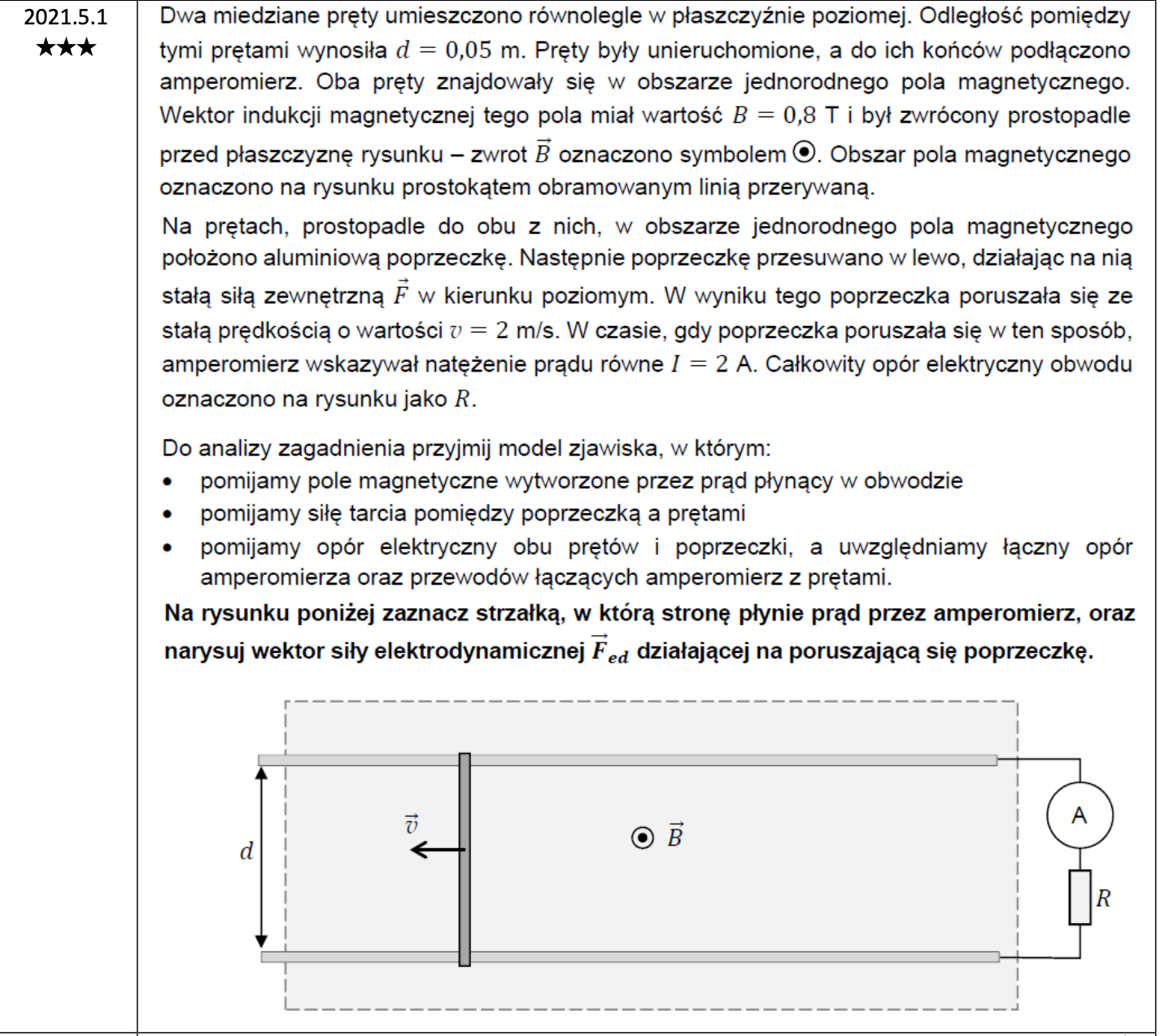

Pytania o teorię związaną z zad 2021.5

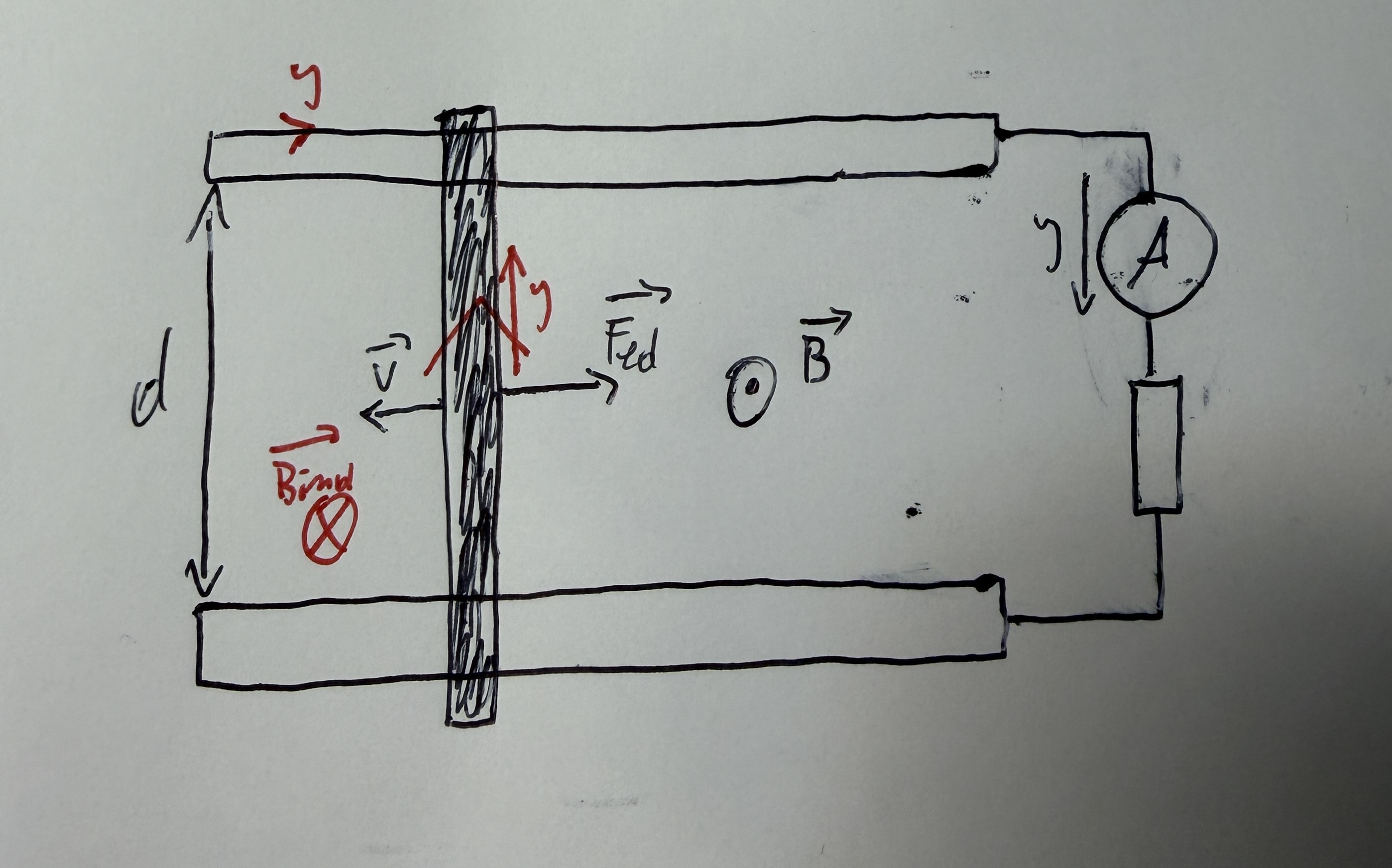

1) Po lewej stronie nie ma żadnego natężenia prądu, bo tam obwód jest otwarty. Więc prąd płynie tylko w tej zamkniętej prawej części obwodu (zaznaczyłem to na rysunku poniżej czerwonymi strzałkami). natomiast to natężenie prądu, które zaznaczyłeś w poprzeczce i na oporniku są ok.

Mówienie o Bind po lewej stronie nie ma zatem też zbyt wielkiego sensu, bo to nie jest Bind we wnętrzu żadnego zamkniętego obwodu, przez który płynie prąd. No ale jeśli bardzo chciałbyś to Bind tam akurat wyznaczyć, to zgodnie z regułą prawej dłoni będzie ono zwrócone akurat do nas (bo największy wkład w to Bind ma prąd płynący przez porzeczkę w górę).

2) Nie wiem czy do końca rozumiem pytanie. Regułę prawej dłoni stosuje się, gdy mamy pole magnetyczne związane z przepływem prądu (czyli np. wiem jak płynie prąd i na tej podstawie stwierdzam jaki zwrot ma wektor B wytworzonego przez ten prąd pola magnetycznego - lub na odwrót, czyli znam B i z reguły prawej dłoni wiem jak musiał płynąć prąd). A reguła trzech palców wchodzi wszędzie tam gdzie mamy iloczyn wektorowy, czyli np. siłę Lorentza czy tak jak tu siłę elektrodynamiczną.

Zakładam natomiast, że może chodzić Ci o to, że w związku z faktem, że B jest zwrócone do nas, to "związany" z tym polem prąd powinien płynąc przeciwnie do ruchu wskazówek zegara. Musimy natomiast zauważyć, że B jest tu zewnętrznym polem magnetycznym i nie jest ono wytwarzane przez ten prąd, który płynie w obwodzie (jego źródło jest jakieś zupełnie inne, niezwiązane z tym prądem), więc w tym przypadku nie wiążemy tego pola zewnętrznego B regułą prawej dłoni z natężeniem prądu I. Z tym prądem wiązalibyśmy regułą prawej dłoni właśnie jakieś Bind we wnętrzu tego obwodu, przez który płynie prąd i to Bind faktycznie miałoby zatem zwrot za rysunek (przeciwny do B), ale zgodnie z treścią zadania mamy to pole pominąć.

Już wszystko jasne, dzięki za pomoc

Super, nie ma sprawy.
