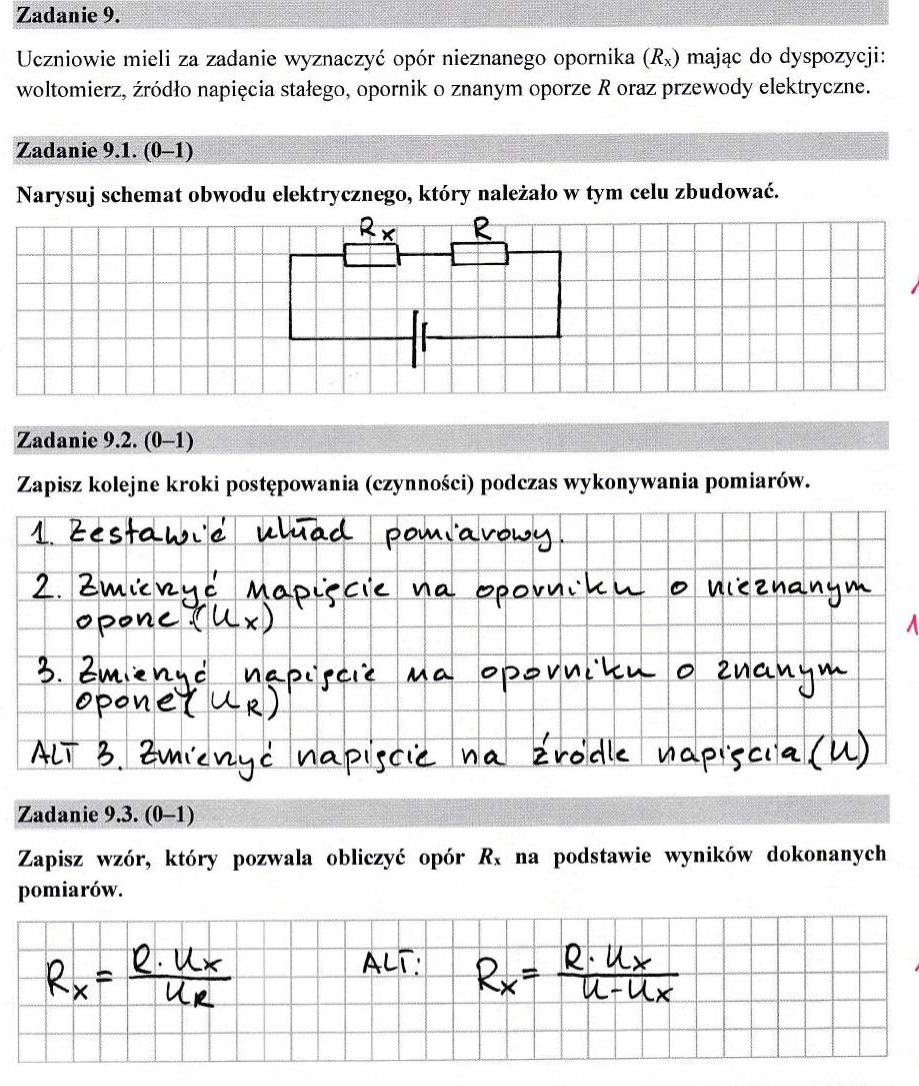

Matura Uj 2021 zad 9.3


Czy w zadaniu 3 można wyprowadzić wzór nie z natęzenia, ale z 2 prawa kirchofa , czyli U=Ux+ Rx * (Ur/R), gdzie I = UR/R i przekształcić to do

Rx=(U-Ux)R/UR

?

Oprócz tego polecenie w zad 9.1 wydaje się trochę niedoprecyzowane, np ja narysowałem go z woltomierzem na kazdym ,,Urządzeniu". i nie wiem czy takie coś byłoby akceptowalne.

Fizyka Dodaj post do ulubionych Poproś o pomoc
Zaloguj się lub zarejestruj, by móc dodawać komentarze.
s.gugula 16-02-2026 20:41

Można wyjść z II prawa Kirchhoffa, ale równanie, które zapisałeś, czyli U=Ux+ Rx * (Ur/R) nie jest prawdziwe, bo zauważ, że ten człon Rx * (Ur/R) to nic innego jak Rx * I = Ux. Czyli zapisałeś, że U = Ux + Ux. Byłoby ok, gdybyś zapisał: U = Ur + Rx * (Ur/R) i stąd Rx = (U - Ur) * R/Ur.

9.1 - tak, to polecenie jest trochę nieprecyzyjne. Na maturze CKE z pewnością byłoby to doprecyzowane, a jeśli nie, to Twoje podejście mogłoby i tak zostać uznane, choć wedle polecenia mamy tu do dyspozycji tylko jeden woltomierz, ale może by to przeszło ;)
