Zestaw 25 zad.3 czesc 2


Dlaczego U123 to E-Ir? Nie rozumiem jak to wyznaczyć.

Fizyka prąd Dodaj post do ulubionych Poproś o pomoc
Zaloguj się lub zarejestruj, by móc dodawać komentarze.
s.gugula 19-03-2026 10:47

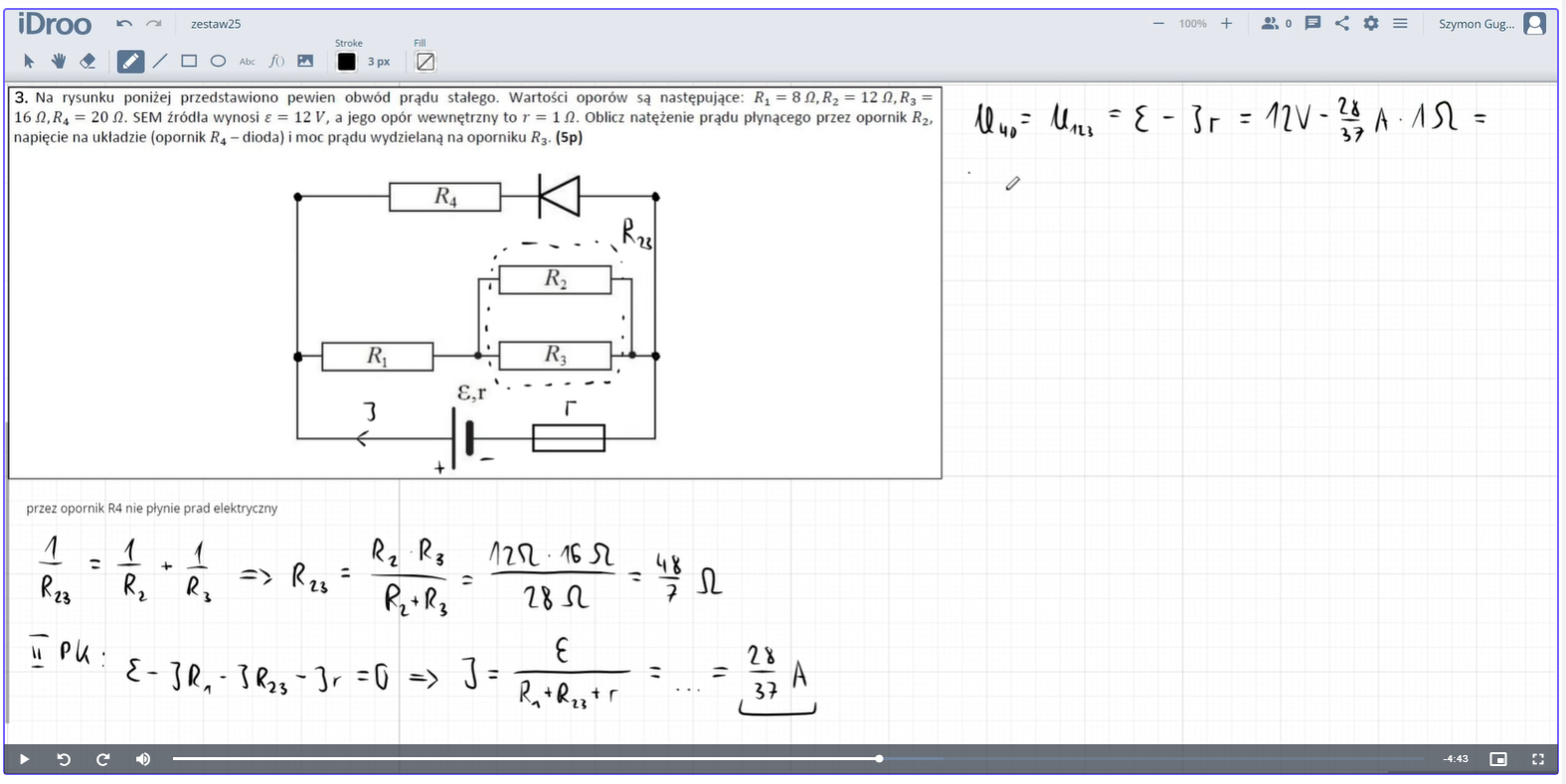

U123 to napięcie między tym skrajnie lewym węzłem środkowej gałęzi i między tym skrajnie prawym węzłem środkowej gałęzi. A zatem, zgodnie z tym co mówiliśmy na zajęciach, możemy je policzyć wychodząc od jednego z tych węzłów i dochodząc do drugiego z nich dowolną drogą i sumując pojawiające się po drodze napięcia (z odpowiednimi znakami). Mogę zatem np. wyjść od prawego węzła i przejść dolną drogą (przez opornik r i źródło napięcia E) do lewego węzła. Sumuję pojawiające się po drodze napięcia, czyli E (napięcie na źródle) oraz -I*r (napięcie na oporniku r, ale z przeciwnym znakiem, bo potencjał na tym oporniku rośnie od lewej do prawej). Stąd U123 = E - I*r.
