dominika_b 18 wyśw. 19-03-2026 23:06

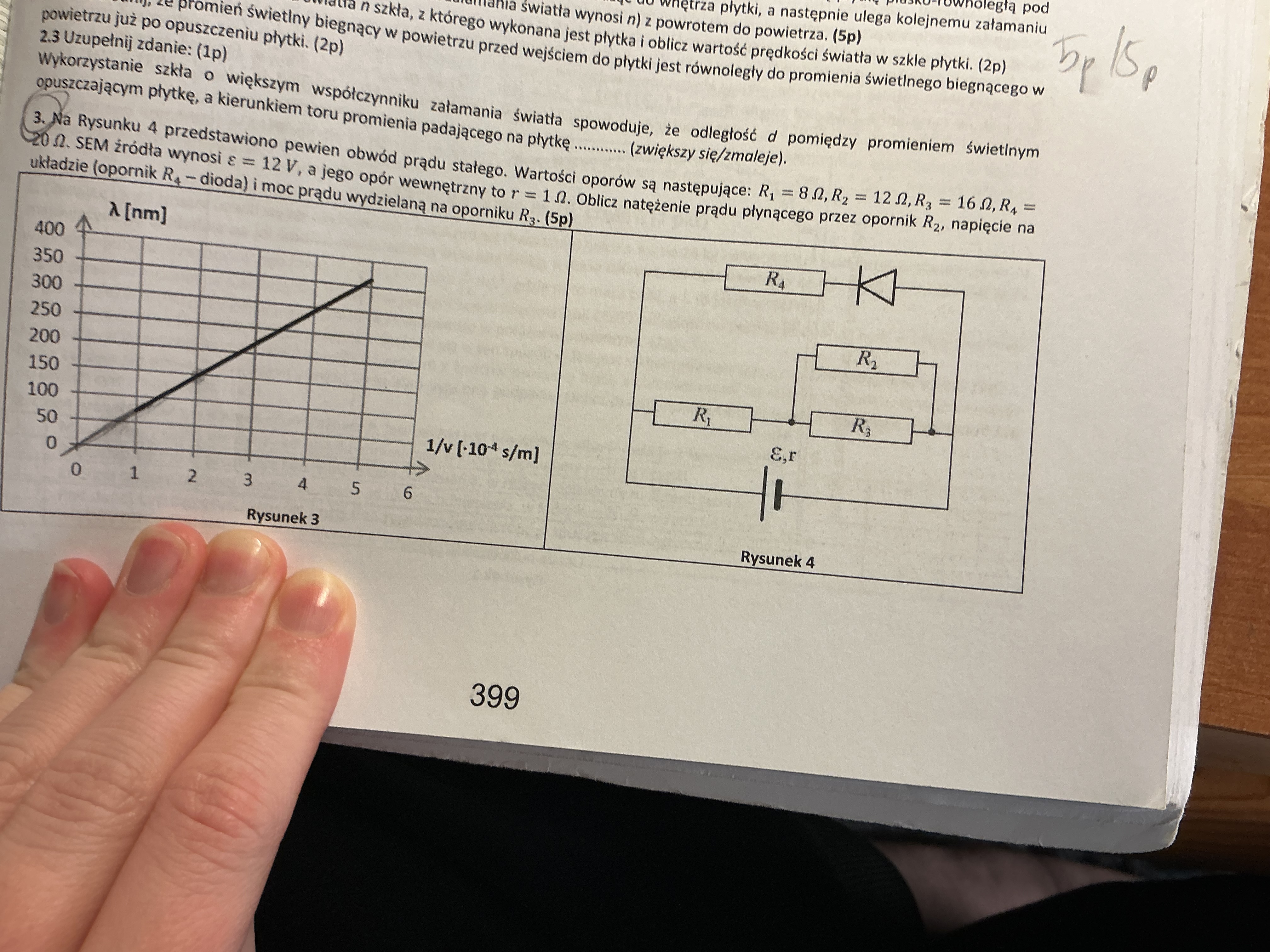

zad. 3.II PD nr 25


Dlaczego liczymy napięcie na U4 skoro nie płynie przez niego prąd?

Fizyka Dodaj post do ulubionych Poproś o pomoc
Zaloguj się lub zarejestruj, by móc dodawać komentarze.
s.gugula 20-03-2026 00:00

Prawdą jest, że prąd nie płynie przez gałąź z opornikiem R4, ale jest tak dlatego, że znajduje się tam dioda, która w tej sytuacji jest spolaryzowana zaporowo, a to oznacza, że można ją traktować jako element o w przybliżeniu nieskończenie dużym oporze. Nie zmienia to natomiast faktu, że napięcie pomiędzy końcami górnej gałęzi jest jakieś niezerowe i możemy je nawet obliczyć - jest to napięcie takie samo jak na pozostałych gałęziach równoległych do tej górnej (czyli na całej środkowej gałęzi, a także na dolnej gałęzi będzie takie samo napięcie).
