Lonker77 14 wyśw. 22-03-2026 23:39

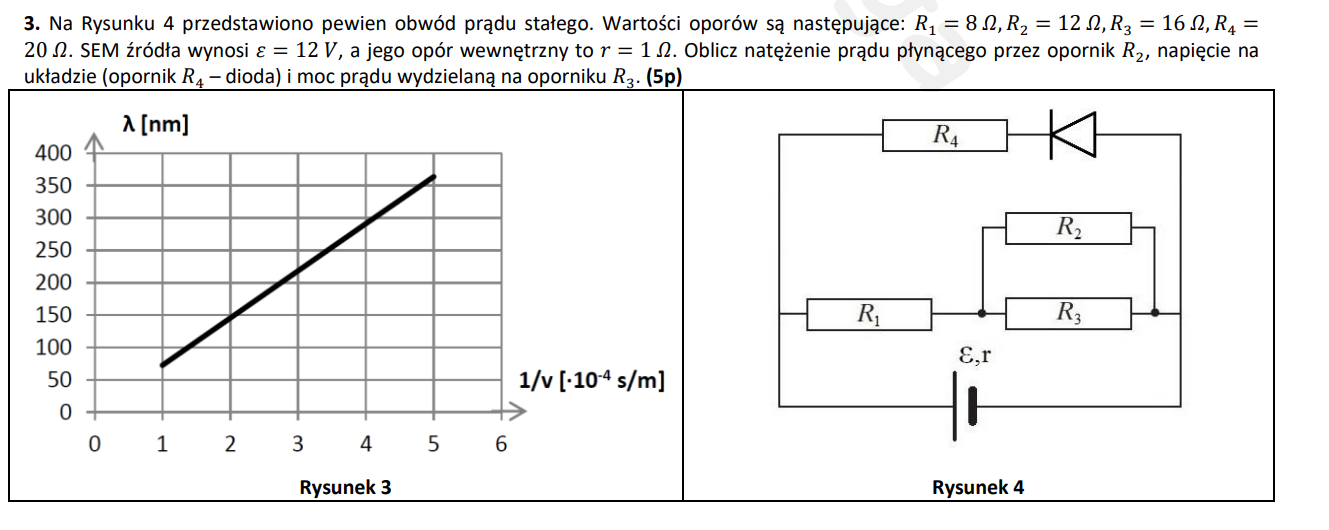

zadanie 3 zadanie 25


Wiemy, że prąd nie płynie przez rezystor r4 ponieważ dioda jest w odwrotnym kierunku, a gdyby chciał płynąć po przejściu środkowej gałęzi to nie da rady ponieważ miałby za miały potencjał. Czy to rozumowanie jest prawidłowe?

Fizyka matura Dodaj post do ulubionych Poproś o pomoc
Zaloguj się lub zarejestruj, by móc dodawać komentarze.
s.gugula 23-03-2026 11:45

To drugie zdanie jest niedokładnie sformułowane, ale wiem co masz na myśli. Natomiast prościej jest zauważyć, że po prawej stronie górnej gałęzi jest mniejszy potencjał niż po lewej stronie, dlatego prąd na pewno nie będzie płynął od prawej do lewej przez tę górną gałąź, bo prąd zawsze w obwodzie będzie płynął od wyższego do niższego potencjału. Wniosek natomiast oczywiście jest taki jaki wysnułeś, czyli że przez R4 prąd nie płynie.

Lonker77 23-03-2026 14:23

dziękuje bardzo

s.gugula 23-03-2026 19:23

Nie ma sprawy.
