Nowa Era matura próbna 2018 zad.14

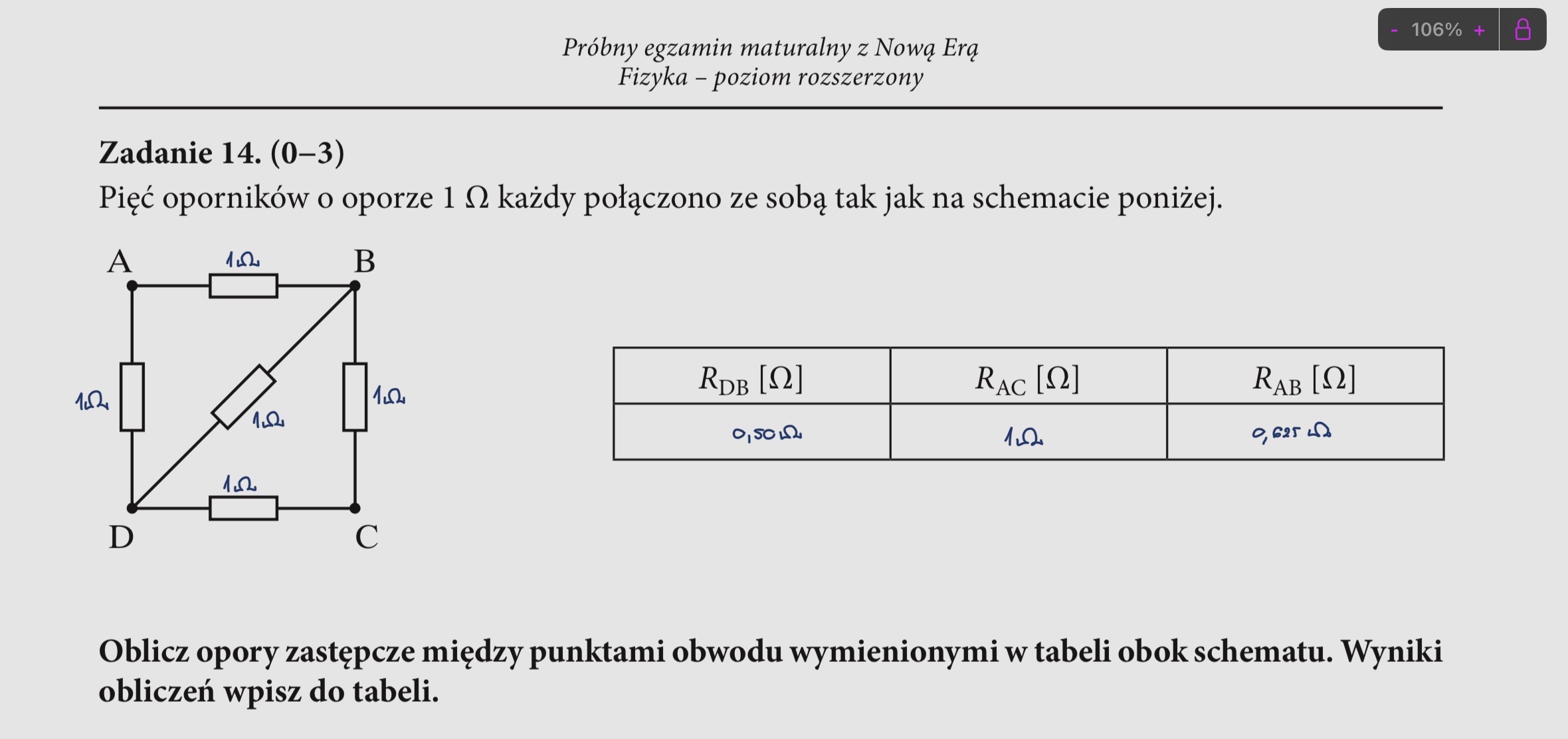

W każdym przypadku w pierwszej kolejności warto sobie przerysować układ oporników do takiej postaci, żeby wyraźnie było widać z jakim połączeniem tych oporników mamy do czynienia i wtedy dopiero liczyć odpowiedni opór zastępczy. I tak, np. w przypadku Rdb warto sobie ten schemat narysować tak jak to zrobiłem poniżej i wtedy widzimy, że opór zastępczy między D i B to nic innego jak trzy równoległe do siebie gałęzie - w dwóch z nich mamy szeregowo połączone dwa oporniki, a w jednej tylko jeden opornik. Więc najpier liczę te opory zastępcze tych szeregowych połączeń, a potem opór zastępczy równoległego połączenia trzech elementów i w ten sposób dostanę poprawnie wyznaczony opór zastępczy całości.

I analogiczne postępowanie należy wdrożyć w pozostałych dwóch przypadkach (w przypadku AC należy zauważyć dodatkowo, że przez środkowy opornik - ten między D i B - nie będzie płynął prąd, więc on tam nie gra roli).
