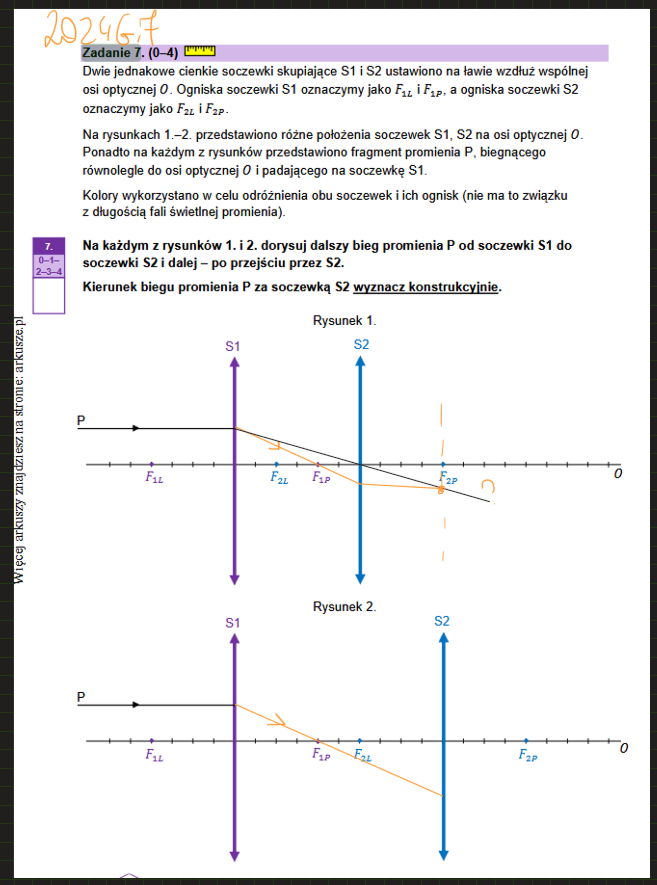

2024G.7

Rozwiązanie, które jest tam przedstawione przyjmuje następującą "procedurę" działania - bierzemy sobie punkt (niech to będzie punkt A), w którym promień P przechodzi przez lewą soczewkę - i to jest nasz punkt, którego obraz (niech to będzie A') próbujemy znaleźć już po przejściu przez prawą soczewkę. Przy okazji natomiast mamy też jeden promień świetlny, który wychodzi z punktu A - to jest dalszy bieg promienia P, który w oby przypadkach musi przechodzić oczywiście przez ognisko lewej soczewki (bo przed tą soczewką biegł on równolegle do niej). No i teraz wiemy, że gdzieś po prawej stronie tej prawej soczewki uzyskamy obraz A' naszego punktu A, czyli będzie gdzieś tam po prawej stronie punkt A', w którym przetną się wszystkie promienie świetlne wychodzące z naszego punktu A. I teraz wykonujemy standardową konstrukcję z użyciem soczewki skupiającej - wystarczy wykorzystać dwa z trzech możliwych promieni świetlnych wychodzących z punktu A (idący równolegle do osi optycznej i potem przez ognisko LUB idący przez ognisko, a potem równolegle do osi optycznej LUB idący przez środek soczewki bez żadnego załamania). Wszystkie te promienie przetną się po przejściu przez soczewkę w punkcie A' po prawej stronie soczewki, a to oznacza, że promień P, którego dalszy bieg musieliśmy znaleźć też musi przecinać się w A' z tymi promieniami (bo on też daje nam przecież ten sam obraz A' punktu A). I zauważ, że w rozwiązaniu CKE liniami przerywanymi są przedstawione dokładnie te trzy promienie świetlne, o których wspomniałem powyżej. A potem P jest poprowadzony po prostu tak, żeby on z nimi też przeciął się w tym samym punkcie A'.
