Zad 8 arkusz 13 fizyka

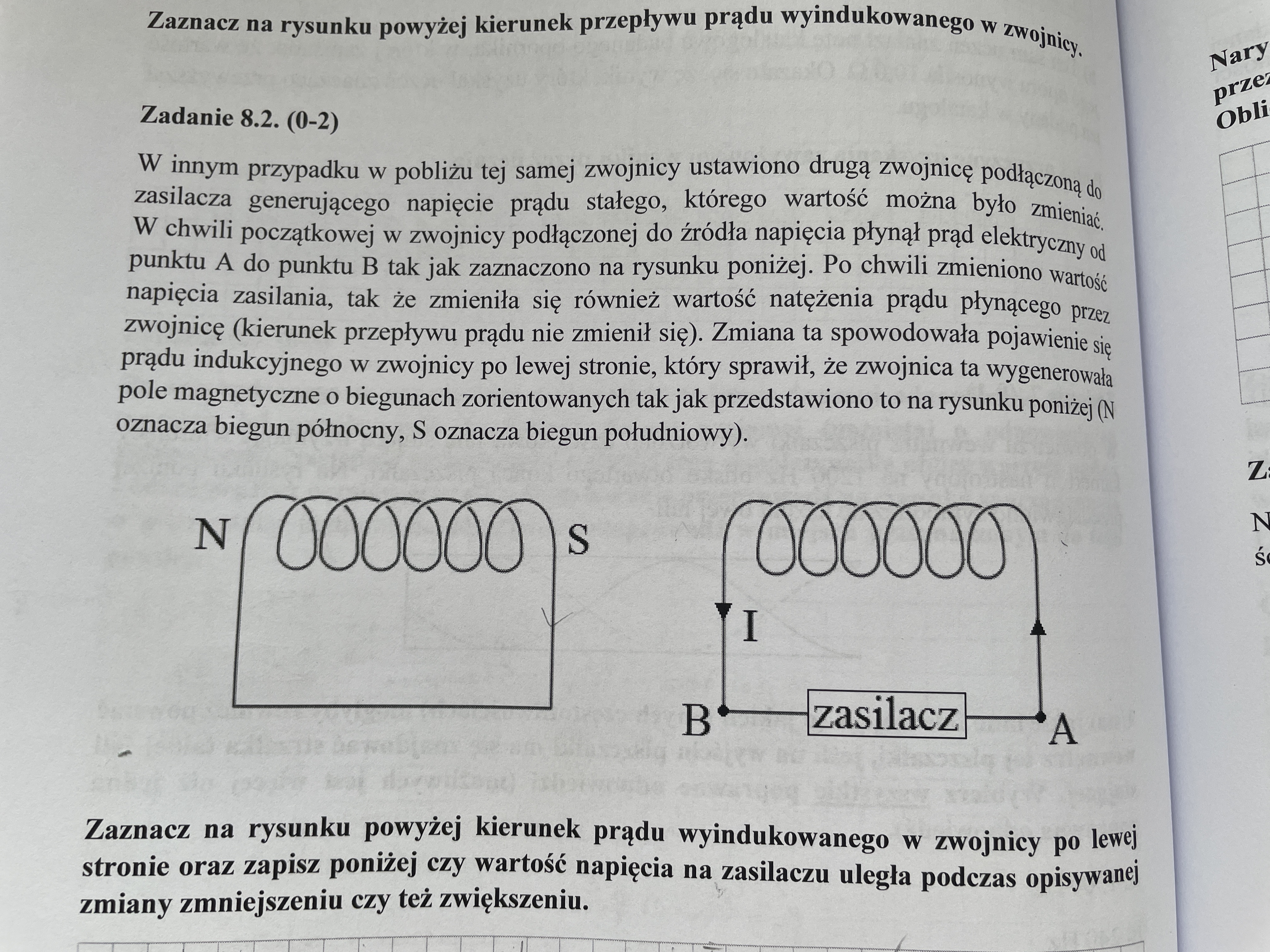

Kierunek prądu indukcyjnego wyznaczamy zgodnie z regułą prawej dłoni, czyli kciuk prawej dłoni kierujemy w stronę bieguna N (w lewo) a zgięte palce prawej dłoni powiedzą nam jak prąd płynie przez zwoje zwojnicy. Widzimy, że gdy grzbiet dłoni jest zwrócony w naszą stronę, to palce idą w górę, a gdy wnętrze dłoni jest zwrócone w naszą stronę, to palce idą w dół, więc przez te fragmenty zwojów, które są bliżej nas prąd płynie w górę, a przez te fragmenty zwojów, które są dalej od nas prąd płynie w dół.

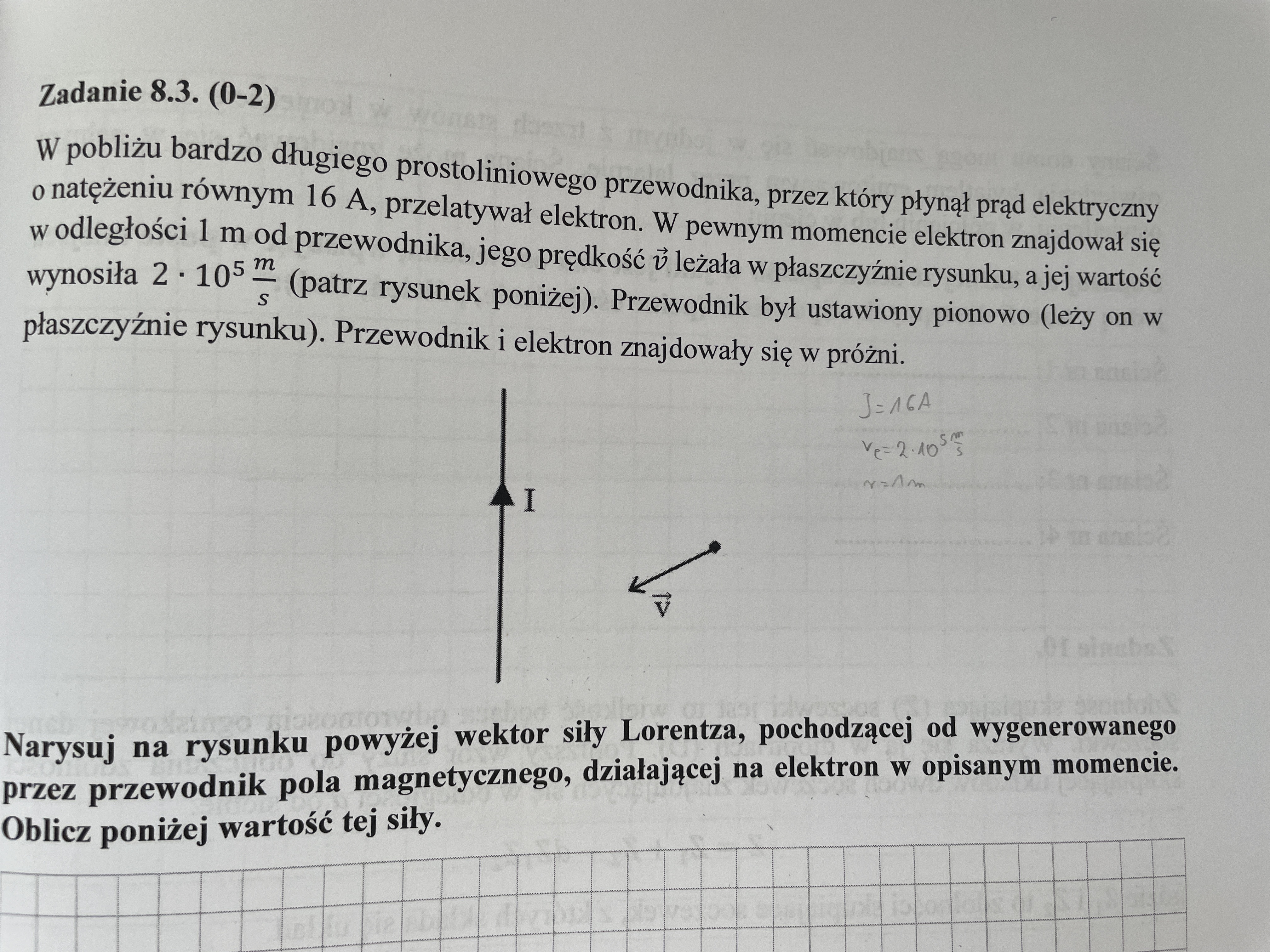

Kierunek i zwrot siły Lorentza wyznaczamy z kolei np. z reguły trzech palców, ale żeby to zrobić, to musimy najpierw wiedzieć jaki w danym punkcie jest zwrot wektora B wytworzonego przez przewodnik z prądem - a to wyznaczamy z reguły prawej dłoni (kciuk w górę tak jak I, a zgięte palce w rozpatrywanym punkcie wbijają się w kartkę, więc w tym punkcie wektor B zwrócony jest za tablicę). No i teraz mając już B używam reguły trzech palców do wyznaczenia siły Lorentza - palec wskazujący tak jak v, odgięty palec środkowy tak jak B, kciuk wskaże nam linię leżącą w płaszczyźnie kartki po skosie w prawo i w dół, ale ponieważ mamy do czyneinie z elektronem, którego ładunek jest ujemny, to musimy wziąć zwrot przeciwny, więc siła Lorentza działa w płaszczyźnie kartki, jest zwrócona prostopadle do wektora v i po skosie w górę i w lewo.
