II PRAWO KIRCHHOFFA

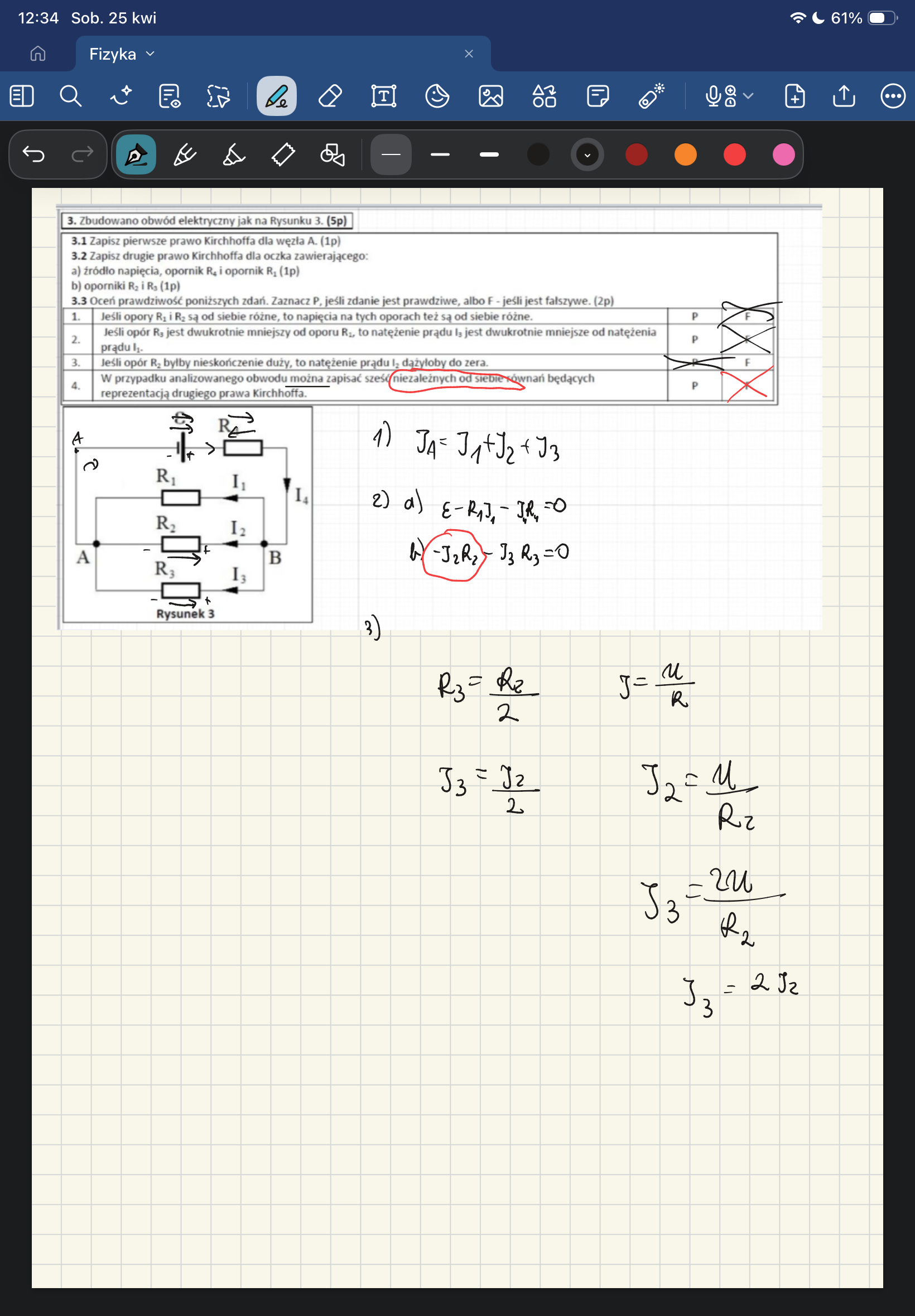

Czy ktoś wytłumaczy mi podpunkt drugi b? Dlaczego I2R2 powinno być z plusem? czemu różnica potencjałów na oporniku R2 ma inny zwrot niż R3?

Kurs Dodaj post do ulubionych Poproś o pomoc
Zaloguj się lub zarejestruj, by móc dodawać komentarze.
s.gugula 25-04-2026 20:49

Zwrot wzrostu potencjału jest w istocie taki sam na oporniku R2 jak na oporniku R3 - więc tu masz oczywiście rację. Natomiast pamiętajmy, że zapisując drugie prawo Kirchhoffa obchodzimy oczko w ściśle określonym kierunku, np. zgodnie z ruchem wskazówek zegara. A zatem jeśli np. wystartujemy sobie od punktu A to przez opornik R2 przejdziemy w prawo - czyli zgodnie ze wzrostem potencjału na tym oporniku, a przez opornik R3 przejdziemy w lewo, czyli przeciwnie do wzrostu potencjału na tym oporniku. A to oznacza, że napięcia na tych opornikach musimy zpaisać z przeciwnymi znakami.
